Selecção de Perfis Estruturais conformes a norma EN 10219-1
Esta aplicação Excel possibilita duas formas de consulta (2 folhas):

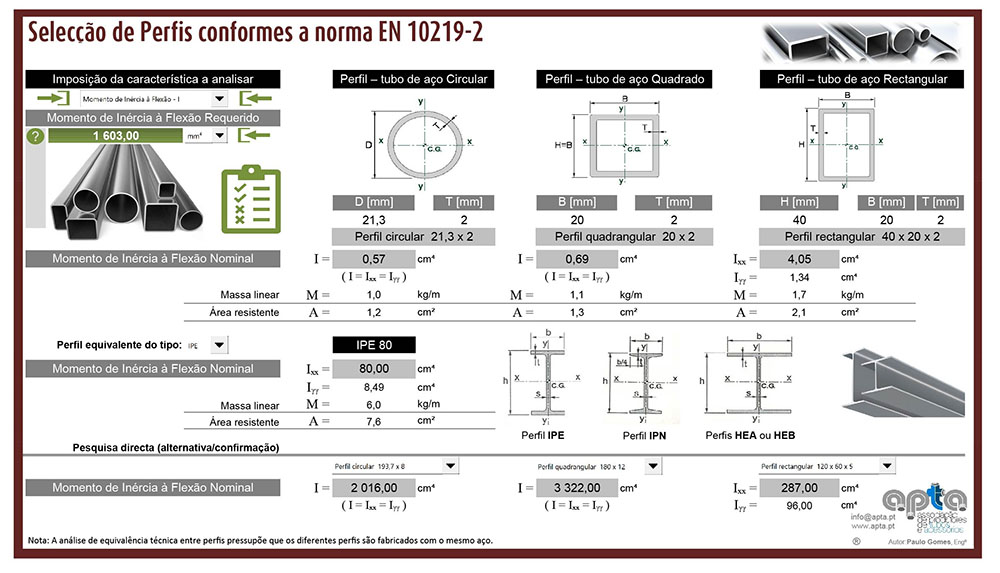

1. Folha "Selecção-Selection EN 10219", na qual o utilizador selecciona 1 de 6 possíveis características a analisar, a saber:
- Momento de Inércia à Flexão - I
- Módulo de Flexão Elástica - Wel
- Módulo de Flexão Plástica - Wpl
- Momento de Inércia à Torção - It
- Módulo de Resistência à Torção - Ct
- Raio de Giração – i
Em seguida, deve ser introduzido na célula a "verde" o valor requerido para a característica seleccionada e as respectivas unidades.
Em sequência, são apresentadas as dimensões dos perfis EN 10219, com secções circular, quadrada e rectangular, em conformidade com a característica imposta.
Adicionalmente, são apresentadas as seguintes 2 opções:
- Análise das alternativas em perfis IPE, IPN, HEA e HEB.
- Pesquisa directa do valor da característica em análise, através da gama normalizada de perfis EN 10219.
2. Folha "Equivalências-Equivalences", na qual o utilizador selecciona 1 das 6 possíveis características a analisar acima listadas:
Em seguida, prescrever o tipo e dimensão do perfil a ser substituído (IPE, IPN, HEA e HEB).
Os resultados aparecem focalizados nos perfis EN 10219, tecnicamente equivalentes ao perfil a substituir.
|
