Informação normalizada para dimensionamentos:
Numa óptica de dimensionamento dos tubos de aço para condução de fluídos e a título de exemplo, após tomada de decisões sobre:
1. Norma aplicável ao tubo de aço para canalizações (por ex. conformidade com a NP EN 10255).
2. Série a utilizar, ou seja, a gama de espessuras da parede (T) a usar (por exemplo: Série Média).
3. Classe de aço utilizada (por ex. Classe de Aço S235 em conformidade com a NP EN 10025-2).
Estabelecem-se os três seguintes conceitos normalizados, aplicáveis nos distintos dimensionamentos:
- diâmetro interior: Di = D - 2xT
a utilizar no dimensionamento hidráulico,
- pressão admissível: padm = 20xSxT/D
a utilizar no dimensionamento da resistência mecânica à pressão,
- massa por unidade de comprimento: M = (D - T)xTx0,0246615
a utilizar no dimensionamento dos suportes da tubagem.

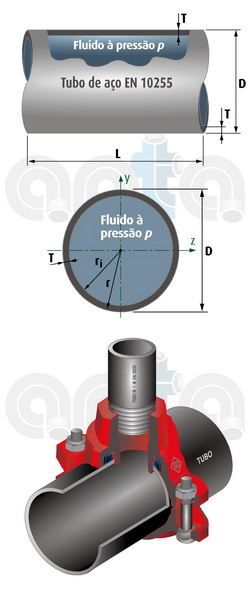

Simbologia e unidades:
D - diâmetro exterior do tubo (mm)
T - espessura da parede do tubo (mm)
Di - diâmetro interior do tubo (mm)
M - massa por unidade de comprimento do tubo (kg/m)
padm - pressão hidrostática admissível (bar)
S - tensão admissível (MPa), calculada com base na tensão limite de cedência do aço utilizado, afectada de um coeficiente de segurança.
|
